Thông tin chi tiết sản phẩm:
|
Kích thước quay số: | 100mm | Gắn kết: | Bảng điều khiển |
---|---|---|---|
Phạm vi áp: | 40 MPa hoặc tùy chỉnh | vật liệu trường hợp: | 304 SS |
Chất liệu ống kính: | Cốc thủy tinh | Ống Bourton: | 316 SS |
Sự chuyển động: | 304 SS | Quay số: | Nhôm, trắng |
sự chính xác: | 1,0 | Màu sắc: | Kim loại |
Điểm nổi bật: | Đồng hồ đo áp suất mặt sau 304SS,đồng hồ đo áp suất mặt sau 40 MPa,đồng hồ đo áp suất gắn bảng 100mm |

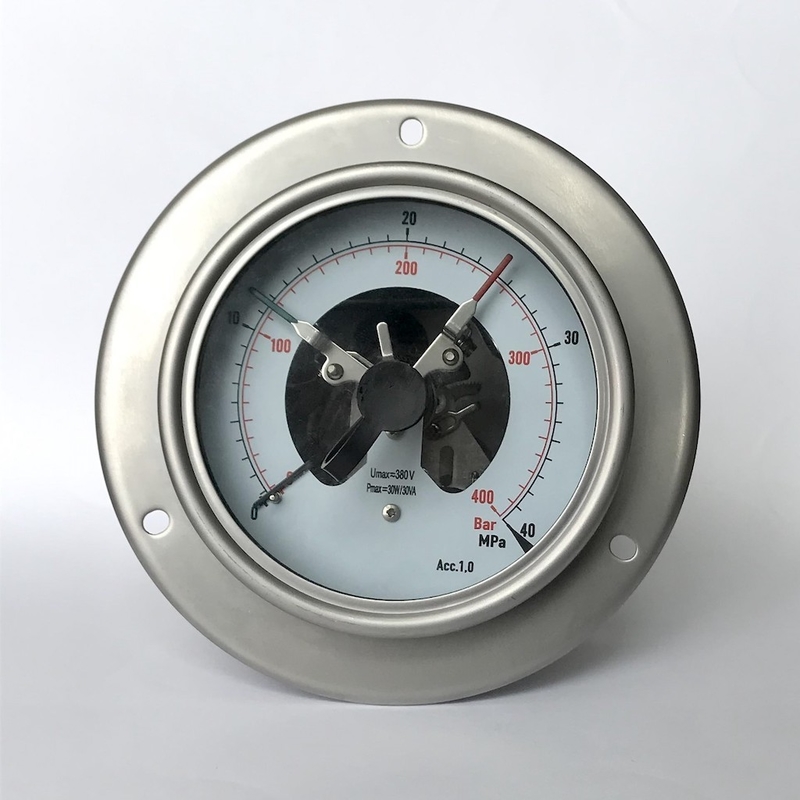

100mm 40 MPa Kết nối mặt sau phía dưới Bảng điều khiển Mặt bích Tất cả bằng thép không gỉ Đồng hồ đo áp suất tiếp xúc điện
Sự miêu tả
Đồng hồ đo áp suất tiếp xúc điện được đề xuất ở những nơi ứng dụng để kiểm soát áp suất và cho các cảnh báo bằng âm thanh hoặc hiển thị.
Đồng hồ đo điện cung cấp đầu ra điện có thể được sử dụng để bật / tắt động cơ và các ứng dụng tương tự.Các số liên lạc đơn hoặc đôi là tiêu chuẩn với các số liên lạc ba có sẵn theo yêu cầu đặc biệt.
Cài đặt tạo hoặc ngắt có thể đạt được bằng nhiều cách hoán vị khác nhau với áp suất / nhiệt độ tăng hoặc giảm.
Các ứng dụng
Kiểm soát và quy định các quy trình công nghiệp
Giám sát nhà máy và chuyển mạch
Đối với môi trường khí và lỏng không có độ nhớt cao hoặc không kết tinh và sẽ không tấn công các bộ phận hợp kim đồng
Các tính năng đặc biệt
Độ tin cậy cao và tuổi thọ lâu dài
Lên đến 4 số liên lạc chuyển đổi cho mỗi thiết bị
Các thiết bị có tiếp điểm điện tử cho các ứng dụng PLC
Đồng hồ đo tiếp xúc tuân theo DIN 16085
Thiết kế |
EN 837-1 |
Kích thước danh nghĩa |
100mm |
Sự chính xác |
1,0 |
Phạm vi áp | 40 MPa (tùy chỉnh) |
Giới hạn áp suất |
Ổn định: giá trị quy mô đầy đủ Dao động: 0,9 x giá trị toàn thang đo Thời gian ngắn: 1,3 x giá trị quy mô đầy đủ |
Kết nối quá trình | G ½ B
½ NPT M20 x 1,5 cái khác theo yêu cầu |
Nhiệt độ cho phép |
Môi trường xung quanh: -20 ... +60 ° C Mediium: tối đa +80 ° C |
Bảo vệ sự xâm nhập |
IP54 |
Hiệu ứng nhiệt độ |
Khi nhiệt độ của hệ thống đo lệch khỏi nhiệt độ chuẩn (+20 ° C): tối đa.± 0,4% / 10 K của nhịp |
Kết nối quá trình |
316 SS |
Yếu tố áp suất |
316 SS |
Sự chuyển động | 304 SS |
Quay số | Nhôm, không có chốt chặn con trỏ Chữ đen |
Con trỏ | Nhôm |
Trường hợp | Thép không gỉ |
Nhẫn | Không có |
Cửa sổ | Cốc thủy tinh |
Đơn vị |
thanh, psi, kg / cm2, kPa, MPa |
Chủ đề | G, BSP, PT, BSPT, NPT |
Tùy chọn | Chuỗi kết nối quy trình khác Mặt bích lắp bề mặt Lắp khung |
Kích thước
Thông số kỹ thuật cho các thiết bị có mô hình tiếp điểm tác động nhanh M12 từ tính
Đo nhịp | Kích thước danh nghĩa | Số lượng liên hệ tối đa | Chuyển đổi phạm vi hiện tại |
≤ 1,0 thanh |
100, 160 |
1 | 0,02 ... 0,3 A |
> 1,0 thanh | 100, 160 | 1 | 0,02 ... 0,6 A |
≤ 1,6 thanh | 100, 160 | 2 | 0,02 ... 0,3 A |
> 1,6 thanh | 100, 160 | 2 | 0,02 ... 0,6 A |
≤ 4,0 thanh | 100 | 3 hoặc 4 | 0,02 ... 0,3 A |
> 4.0 thanh | 100 | 3 hoặc 4 | 0,02 ... 0,6 A |
≤ 2,5 thanh | 160 | 3 hoặc 4 | 0,02 ... 0,3 A |
> 2,5 thanh | 160 | 3 hoặc 4 | 0,02 ... 0,6 A |
Phạm vi cài đặt được khuyến nghị của các số liên lạc là 25 ... 75% của thang đo (0 ... 100% theo yêu cầu).
Vật liệu tiếp xúc (tiêu chuẩn): Bạc-niken, mạ vàng
Khuyến nghị tải tiếp xúc với tải điện trở và tải cảm ứng
Thông tin đặt hàng
Mô hình / Kích thước quay số / Phạm vi áp suất / Kết nối quy trình / Tùy chọn
