Thông tin chi tiết sản phẩm:
|
| Kích thước: | 100mm, 4 " | Gắn kết: | đáy |
|---|---|---|---|
| Phạm vi áp: | 150 psi hoặc tùy chỉnh | vật liệu trường hợp: | Thép đen |
| Chất liệu ống kính: | máy tính | Ống Bourton: | Đồng phốt-pho |
| Sự chuyển động: | Hợp kim đồng | Quay số: | Nền trắng, chữ đen |
| sự chính xác: | 1.0 | Deaign: | EN837-1 |
| Điểm nổi bật: | Đồng hồ đo áp suất 150 psi bằng hợp kim đồng,Đồng hồ áp suất 150 psi gắn dưới,Áp kế hơi 100mm |
||

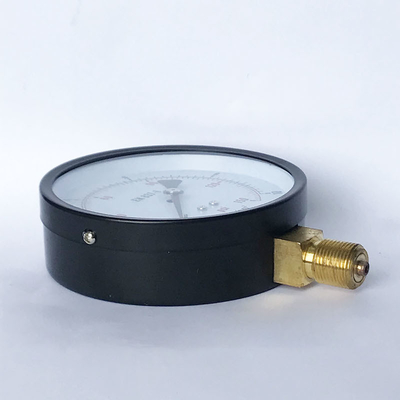

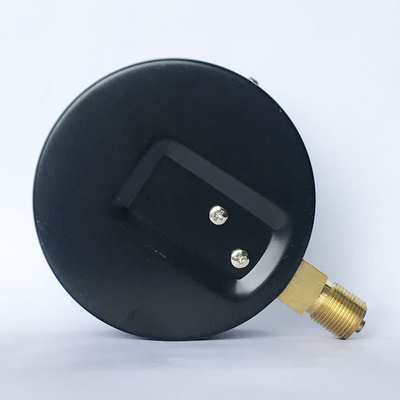

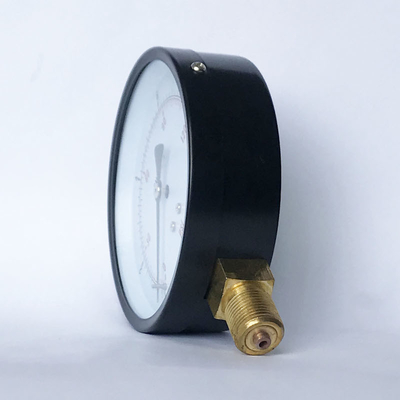

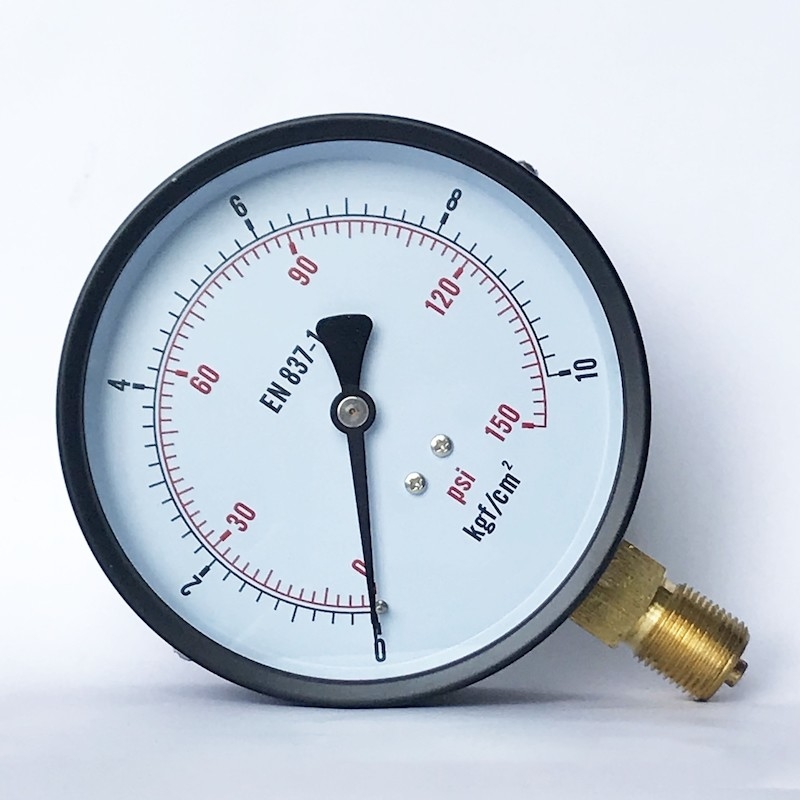

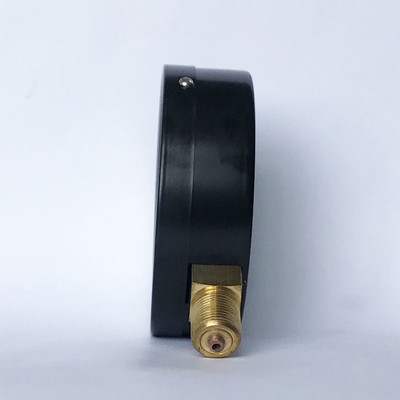

4 "100mm Áp kế áp suất hơi 150 psi Đồng hồ đo áp suất tiện ích
Sự miêu tả
Ống Bourdon là loại buồng tương tự đàn hồi phổ biến nhất.Ống Bourdon là một buồng đàn hồi, hình chữ C bao gồm một trong các kim loại được mô tả trong phần trước (ví dụ như đồng, thép).Khi chất lỏng có áp suất đi vào ống này, nó làm cho ống không giãn hoặc duỗi thẳng.Việc mở ống Bourdon này sẽ kích hoạt cụm bánh răng và trục - đến lượt nó, sẽ di chuyển kim trên màn hình giống như đồng hồ của máy đo.Ống Bourdon cũng có thể có dạng xoắn ốc hoặc xoắn ốc.Nhìn chung, loại buồng đàn hồi này bao gồm một phương pháp cơ học đơn giản nhưng hiệu quả để chuyển đổi các thay đổi của áp suất thành các số đọc định lượng trên thang đo.
Các ứng dụng
Đối với môi trường khí và lỏng không có độ nhớt cao hoặc không kết tinh và sẽ không tấn công các bộ phận hợp kim đồng.
Khí nén
Công nghệ sưởi ấm và điều hòa không khí
Kỹ thuật y khoa
Các tính năng đặc biệt
Đáng tin cậy và hiệu quả về chi phí
Thiết kế theo EN 837-1
Kích thước danh nghĩa 40, 50, 63, 80, 100 và 160
Phạm vi quy mô lên đến 0 ... 400 bar
|
Thiết kế |
EN 837-1 |
|
Kích thước danh nghĩa |
100mm, 4 " |
|
Sự chính xác |
1,0 |
| Phạm vi áp | 150 psi (tùy chỉnh) |
|
Giới hạn áp suất |
Ổn định: 3/4 x giá trị toàn thang đo |
|
Nhiệt độ cho phép |
Môi trường xung quanh: -20 ... +60 ° C |
|
Hiệu ứng nhiệt độ |
Khi nhiệt độ của hệ thống đo lệch khỏi nhiệt độ chuẩn (+20 ° C): tối đa.± 0,4% / 10 K của nhịp |
|
Kết nối quá trình |
Thau |
|
Yếu tố áp suất |
Đồng thau, loại C hoặc loại xoắn
Bourdon ống |
| Sự chuyển động | Thau |
| Quay số | Nhôm, màu trắng, có chốt chặn con trỏ Chữ đen / đỏ |
| Con trỏ | Nhôm |
| Trường hợp | Thép đen |
| Cửa sổ | máy tính |
| Tùy chọn |
Kết nối quy trình khác |
Kích thước
ngàm dưới (xuyên tâm)
| Kích thước quay số | Kích thước tính bằng mm | Trọng lượng tính bằng kg | |||||
| một | b | D | G | h | SW | ||
| 40 | 9.5 | 26 | 39 | G1 / 4 | 36 | 14 | 0,08 |
| 50 | 10 | 27,5 | 49 | G1 / 4 | 45 | 14 | 0,10 |
| 63 | 9.5 | 27,5 | 62 | G1 / 4 | 53,5 | 14 | 0,13 |
| 80 | 11,5 | 30 | 79 | G1 / 2 | 72 | 22 | 0,18 |
| 100 | 11,5 | 30,5 | 99 | G1 / 2 | 83,5 | 22 | 0,21 |
| 160 | 15,5 | 42 | 160 | G1 / 2 | 115,5 | 22 | 0,85 |
ngàm sau (trục)
| Kích thước quay số | Kích thước tính bằng mm | Trọng lượng tính bằng kg | ||||
| b1 | b2 | D | G | SW | ||
| 40 | 26 | 42 | 39 | G1 / 8 | 14 | 0,06 |
| 50 | 29,5 | 47,5 | 49 | G1 / 4 | 14 | 0,07 |
| 63 | 29 | 47 | 62 | G1 / 4 | 14 | 0,08 |
| 80 | 32 | 49 | 79 | G1 / 4 | 14 | 0,11 |
| 100 | 31 | 49 | 99 | G1 / 4 | 14 | 0,26 |
Thông tin đặt hàng
Mô hình / Kích thước quay số / Phạm vi áp suất / Kết nối quy trình / Tùy chọn
